产品中心 >> 减温减压系列 >>
减温减压器,分体式减温减压器
一、减温减压器结构特点

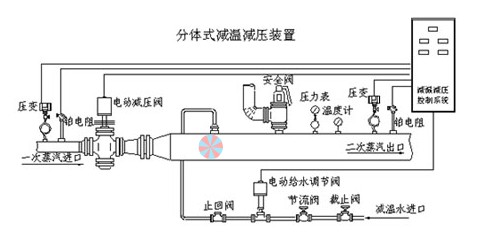

      分体式减温减压器

     减温减压器是用于在汽轮机启动时,向均压箱提供足够的低温低压蒸汽,用以密封汽轮机的前后汽封,不让空气进入汽轮机,以减少抽真空时间,进而缩短启动时间。本装置由减压系统、减温系统、安全保护装置和自动控制装置所组成。减压系统——由减压阀和节流孔板,通过自控系统采样、计算、输出控制执行机构调节阀门开度来实现蒸汽压力的调节。
     锅炉来的4.90MPa,470℃或3.43MPa,435℃的新蒸汽由蒸气母管经阀门进入减温减压器时,在进口经节流降压再在喷嘴中膨胀,与减温水混合,再一起进扩散器降速,使蒸汽在减温器出口处压力≤0.25MPa,温度160-200℃,送人均压箱,再进入汽轮机前后汽封,满足密封要求。

二、减温减压装置用途
          WY系列减温减压装置配相应的工业自动化仪表盘即热控柜,可对电站或工业锅炉以及热电厂等处输送来的一次新蒸压力P1、温度t1进行减温减压,使其二次蒸汽压力P2、温度t2达到生产工艺所需要的要求。WY系列减温减压装置及其热控柜广泛用于电站、轻纺、石化等行业。
 减温减压装置主要性能指标:
    1、进口蒸汽压力
        中温中压:P1≤3.82mpa温度t1≤450℃;
        次高温高压:P1≤5.4MPa温度t1≤485℃;
        高温高压:P1≤10MPa温度t1≤540℃;
    2、出口流量Q
        减温减压装置出口流量Q变化范围10%Q-100%Q,在此范围内调节比较理想。若有特殊要求,可与本公司协商另定;
    3、出口蒸汽压力P2
        出口蒸汽压力P2的调节精度不低于2.5级;
    4、出口蒸汽温度t2
        出口蒸汽温度t2的调节精度不低于2.5级;
    5、噪音
        装置正常运行时,在减温减压阀下游一米,同时距管壁一米处测其噪音,噪音音级不大于 80分贝。
减温减压装置,减温减压器订货须知:

三、减温减压器订货时请提供参数
        1、出口蒸汽流量Q、进口蒸汽压力P1温度t1出口蒸汽压力P2温度t2;
        2、减温给水压力Pb、温度tb;
        3、注明控制方式:(仪表盘控制,DCS控制,DCS监视);
        4、控制类别:电动、气动;
    选择气动阀时还必须提供:
        a、作用形式:气开式或气闭式;
        b、气源压力;
        c、提供电气阀门定位器电信号;
        d、其它附件说明:用户如有特殊要求,应在商定注明或另行签订技术协议。

四、减温减压器供货范围
       分体式减温减压装置供货范围为:
     1.减压系统:减压阀、电(气)动执行机构、节流孔板等;
     2.减温系统:给水调节阀、电(气)动执行机构、节流阀等;
     3.安全系统:安全阀、止回阀等;
     4.管路系统:蒸汽管道、过渡管、减温水管、混合管道等;
     5.配套附件:截止阀、双金属温度计及接管、压力表及三通阀、弯管、接头、法兰、衬垫、螺栓、螺母等。
