水电厂技术供水反冲洗式工业电动滤水器优缺点及改进措施

     水电厂采用RY-JDL400型号的反冲洗式工业电动滤水器，它具有除杂物能
力强、自动运行、免维护、运行稳定可靠等优点。先介绍反冲洗式工业电动滤水器结构和工作原
理，然后分析其优缺点、提出改进措施，后给出相应的设备缺陷及完整的日常
维护方案。

     技术供水反冲洗式工业电动滤水器是水电厂对水进行过滤、除杂质的设备。其特点是在滤水
器本体不堵塞、压降小的前提下，保障机组各部位冷却水和润滑水的杂物处理。
水电厂采用RY-JDL400型号的反冲洗式工业电动滤水器。技术供水取自机组的蜗
壳和上游水库，经反冲洗式工业电动滤水器过滤后向发电机空冷器、上导轴承油冷器、推力轴承油
冷器、水导轴承油冷器和主变油冷器等设备进行供水冷却、散热和给机组主轴密
封供水润滑、冷却、散热等。

●反冲洗式工业电动滤水器结构和工作原理●
     结构

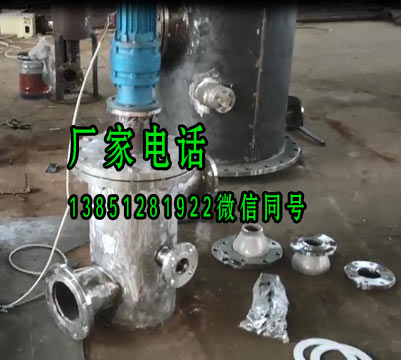

反冲洗式工业电动滤水器整体的典型结构如图1所示，主要由电手动执行机构、上下简体、滤
网、排污管、反冲洗隔板等部件组成，其中反冲洗式工业电动滤水器内部结构如图2所示。

●反冲洗式工业电动滤水器工作原理
●
     过滤
水库的水由反冲洗式工业电动滤水器下部进水口引入，进入反冲洗式工业电动滤水器内。经过滤网的过滤，由滤
水器.上部出水口送出，同时被滤网拦下的杂物由隔板的剪切和引流从排污管排出。

     排污
当电动排污阀开启时，过滤器内与排污管通道形成一定的压力差，过滤器内
被过滤了的清水，经过反冲水隔板上的隔板通道进入两个反冲隔板内，再冲向滤
网。这一反冲的过程，不仅能将堵塞在网孔上的杂物冲掉，而且可将被滤网拦
下并关闭在这里面的杂物从排污管排出，一次反冲完成其中一一个腔室的排污。

     剪切和刮除
杂物进入反冲洗式工业电动滤水器后，会在过滤网筒的各腔室内停留。由于腔室的空间很小，
当滤网筒在旋转时，滤网筒的内隔板与排污管接口就形成了一一个强力剪切刃口。
可以将较大的杂物剪碎成较小的小段杂物。

●反冲洗式工业电动滤水器运行方式
●
     纯机械手动运行
手动打开排污阀门，排污开始，转动电动装置手柄，旋转方向为分度盘联轴
器反时针旋转，每10秒-30秒转动一格，指针指向每一个凸部的中部。直至旋转
一圈，关闭排污阀，手动排污完成。

     电手动运行
电手动运行过程和自动运行一样。在需要电手动清污时，只需将自复位旋钮
拨向启动位置，反冲洗式工业电动滤水器按照与自动排污程序一样的过程进 行清污，清污完成后自
动停止;当需要终止电手动清污时，只需将自复位旋钮拨到停止位，电动阀门回
到关闭位置，电动装置停止运行，清污结束。
     压差开关控制运行
反冲洗式工业电动滤水器进、出水压力差超出所设定的差值，这时排污程序自动起动，进行差
压开关控制自动排污，其清污动作过程与自动定时运行过程完全一样。 只有在
差压开关持续动作5秒后，才认定差压开关动作。

●反冲洗式工业电动滤水器优缺点及改进措施
●
●反冲洗式工业电动滤水器优点●
    1)可以进行远程操作、现地自动操作、现地电手动操作和现地机械手动操作。

     2)过滤过流面积大，过滤断面是供水管断面的3倍以上，有足够的反冲水进
行清、排。并且清污、排污是将一个需要进行清排的整体分成若干个腔室，逐个
腔室进行清污、排污，所以清污、排污用水少，清污、排污彻底。

     3)剪刮部分能将较大的杂物进行剪断，将堵塞网孔的杂物刮除，经过反冲水
反冲后，可确保网孔永不堵塞。由此达到不用人工清扫滤网。

●反冲洗式工业电动滤水器缺点及改进措施●
     1)反冲洗式工业电动滤水器内部易发出异响。运行时由于滤网体积比较大，水流通过滤网时受
力不均产生不平衡力，导致滤网晃动撞击反冲洗式工业电动滤水器本体产生异响。需要将滤网上下
部增设导轴承，不仅能灵活转动，还能承受旋转轴的径向力防止滤网晃动。

     2)增加自动排气装置。反冲洗式工业电动滤水器上简体有一个手动排气阀，每次反冲洗式工业电动滤水器检修、
消缺充水时，反冲洗式工业电动滤水器不能自动排出内部空气，影响设备稳定性运行。

     3)滤网转动轴密封易磨损。转动轴密封采用V型夹织物橡胶组合密封，该密
封不耐磨且压缩量有限，反冲洗式工业电动滤水器长运行时间后组合密封易漏水，需要更换为耐磨
且压缩量大的组合密封。

●反冲洗式工业电动滤水器维护方案
●
     技术供水反冲洗式工业电动滤水器在日常运行中经常会出现一些故障，下面将常见的故障进行
分析与处理:

     1)反冲洗式工业电动滤水器滤网旋转方向错误。旋转电手动旋钮启动反冲洗式工业电动滤水器，观察设备运转
方向是否正确。如方向相反、则调换其中两根相线，使设备运转方向正确。

     2)电动阀门开、闭的位置不准确。电动阀门开、闭的准确位置是由其限位
开关确定的。其阀门上的视窗所指示开、闭只表示开、闭的方向和大概的位置。
电动阀门开、闭的位置不准确时，通过调整电动阀门凸轮行程开关使其正确。

     3)反冲洗式工业电动滤水器分度盘联轴器下部密封圈渗漏。将四个调节螺栓均匀稍稍向下压
点，无渗漏后即可，渗漏现象就会随即消失。如果密封圈已无法再进行压缩，
则需要更换密封圈。

     介绍了技术供水反冲洗式工业电动滤水器，它具有在运行时不堵塞、压降小的前提下，保障机
组各部位冷却水和润滑水的杂物处理等优点。同时详细阐述了其结构和工作原理，
对其优缺点进行分析并提出改进措施，后提供一套完整日常维护方案。
